工业级百兆4口一纤环通光端机 - AEO-8804D

产品简介

      AEO-8804D 百兆4口一纤环通光端机采用工业冗余环网设计,每台传输设备上有2个用于组成环网的百兆光纤端口,通过手拉手的级联方式组成环形的网络拓扑结构。4个百兆网口可实时传输多路(传输路数由摄像机码流和设备带宽决定) 720P、1080P、4K高清网络信号。设备间标配传输距离 20Km, 最大传输距离可达100Km(20、40、60、80、100Km可选)。工业冗余环网设计是为了实现在恶劣环境下,数据传输的稳定性、可靠性和实时性。其工作原理是通过光纤通道物理连接组成环型结构,工作时网络信号成链状结构,一旦传输光缆某处节点断路,在后端开启环网开关,设备会以极短的时间切换到备用线路上传输。冗余环网结构不仅减少了数据信号传输风险,更简化了工程安装,降低了工程成本。即插即用,无需任何软硬件设置。可以灵活的与其他任何网络设备连接,良好的安全特性能够保证网络数据安全传输,可广泛应用于园区安防监控、公路、铁路、电力供电、变电站、能源化工、智能楼宇等应用场景。

AEO-8804D | 规格参数

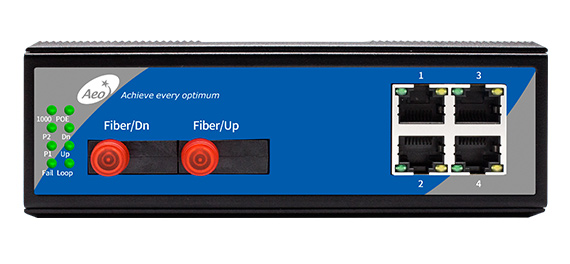

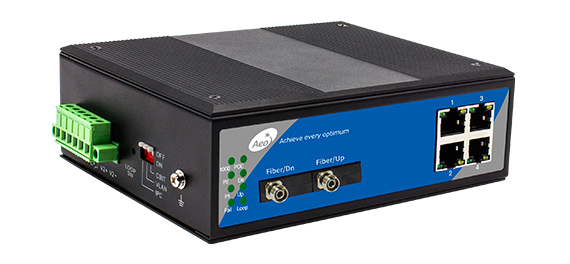

产品外观
产品特性

•  内置进口工业级交换IC,高速的处理能力和大容量的高速缓存,确保
    网络稳定可靠。
•  采用无风扇散热能量回路设计,工作温度范围可达-40°C~85°C。
•  内部器件精密紧凑,体积大小设计充分考虑工程对设备安装空间的要求。
•  内建高品质及高可靠性的零件,平均无故障时间≥10万小时。
•  工业级标准设计,高强度金属外壳。
•  支持电磁兼容性防护,支持静电放电抗扰、支持浪涌抗扰。
•  所有组网设备可设置环网功能,中间节点断网可手动切换传输。
•  提供4个百兆自适应以太网端口。
•  相邻两点设备间最远传输距离可达100Km。
•  支持环网冗余功能。
•  内置高效交换内核,抑制广播风暴,实现流量控制,CRC差错校验。

•  支持全双工和半双工传输模式,并带有自动协商能力。
•  支持100MBase-FX光纤传输标准,可与其他产品互连。
•  支持IEEE802.3/802.3U/802.3X/802.3D/802.3W等协议。
•  带APC电路,输出光功率恒定,动态范围大。
•  支持拨码开关设置监控模式,延长IPC接入距离,最大可延长至250米
•  支持拨码开关设置VLAN功能:阻断下联端口间相互通讯,提高数据
    转发效率,抑制网络风暴,保障系统安全。
•  支持CBIT智能视频优化技术,确保高清视频监控解决方案始终呈现
    高品质图像。
•  支持DC12V~57V宽范围冗余双直流电源输入,电源过载保护,正
    负极防反接保护。
•  支持导轨式安装。

产品特性

•  内置进口工业级交换IC,高速的处理能力和大容量的高速缓存,确保
    网络稳定可靠。
•  采用无风扇散热能量回路设计,工作温度范围可达-40°C~85°C。
•  内部器件精密紧凑,体积大小设计充分考虑工程对设备安装空间的要求。
•  内建高品质及高可靠性的零件,平均无故障时间≥10万小时。
•  工业级标准设计,高强度金属外壳。
•  支持电磁兼容性防护,支持静电放电抗扰、支持浪涌抗扰。
•  所有组网设备可设置环网功能,中间节点断网可手动切换传输。
•  提供4个百兆自适应以太网端口。
•  相邻两点设备间最远传输距离可达100Km。
•  支持环网冗余功能。
•  内置高效交换内核,抑制广播风暴,实现流量控制,CRC差错校验。

•  支持全双工和半双工传输模式,并带有自动协商能力。
•  支持100MBase-FX光纤传输标准,可与其他产品互连。
•  支持IEEE802.3/802.3U/802.3X/802.3D/802.3W等协议。
•  带APC电路,输出光功率恒定,动态范围大。
•  支持拨码开关设置监控模式,延长IPC接入距离,最大可延长至250米
•  支持拨码开关设置VLAN功能:阻断下联端口间相互通讯,提高数据
    转发效率,抑制网络风暴,保障系统安全。
•  支持CBIT智能视频优化技术,确保高清视频监控解决方案始终呈现
    高品质图像。
•  支持DC12V~57V宽范围冗余双直流电源输入,电源过载保护,正
    负极防反接保护。
•  支持导轨式安装。

规格参数
背板带宽 1.6Gbps
MAC地址表 2K
网络端口 4个10/100Base-T(X)自适应以太网端口
光纤波长 1310nm/1550nm(单模单纤)
光发射功率 -8~-2dBm
IPC延长功能 支持,最大支持250米
CBIT视频优化 支持
功耗 ≤4W
电源防反接保护 支持
电源冗余保护 支持
防护等级 IP40
安装方式 35mm导轨式
工作湿度 5% ~ 95%(非凝结)
EN61000-4-3电磁场 10V/m(80~1000MHz)
EN61000-4-5浪涌电压 ±2KV/CM,±2KV/DM电源线,±2KV数据线
高速缓存 1Mbits
最大帧长(字节) 1536bytes
光纤端口 2个100Base-X单模单纤光口,默认FC
光纤端口传输距离 标配20km(单模单纤),可定制到100km
光接受灵敏度 ≤-35dBm
一键VLAN功能 支持
工作电压 DC12~57V
电源接口类型 6pin接线端子,一路报警输出
电源过载保护 支持
外壳材质 铝合金材质,无风扇
外形尺寸(长*宽*高) 150*120*50mm
工作温度 -40℃ ~ 85℃
EN61000-4-2防静电 ±8KV接触放电;±15KV空气放电
EN61000-4-4瞬时高压 ±10KV电源线,±2KV数据线
EN61000-4-6防传导 3V(10KHz~150KHz),10V(150KHz~80KHz)
AEO-8804D | 资料下载
  • 2021-04-06

    工业级一纤环通光端机安装说明书

    立即下载
